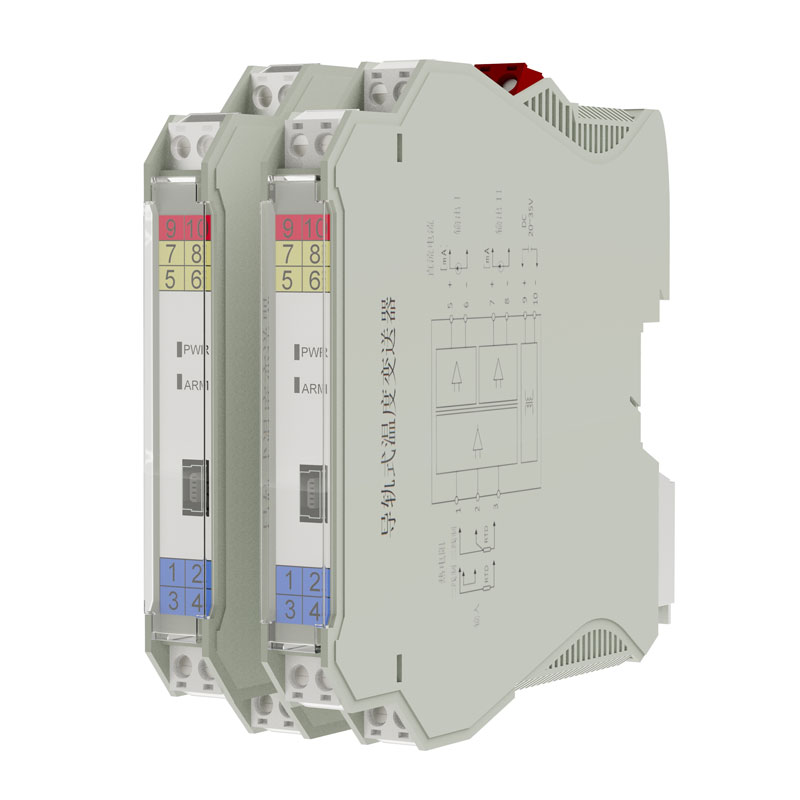

导轨式温度变送器(隔离器) 型号:PL7402
产品特点
■ 热电阻信号输入4种(见表7402-1)
■ 热电偶信号输入8种(见表7402-1)
■ 4~20mA模拟量信号输出
■ 可选信号隔离功能
■ 超量程、断线检测与报警功能
■ 高精度自动冷端补偿
定制热线:0731 8971 2903 资料下载 在线留言
■ 安装于电气控制柜内部
■ 安装于导轨上
■ 电阻(Ω)信号模拟变送器输出
■ 电压(mV)信号模拟变送器输出制药、食品、电力、冶金、玻璃、化工、橡胶和纺织等行业
信号输入 | 热电阻:Pt100,Cu50,Cu53,Cu100 ; |
热电偶:B,R,S,K,N,E,J,T | |
其 他:Wre3-25,Wre5-26,BA1,BA2 | |
冷端补偿 | -20~60℃(内部冷端补偿温度范围) |
补偿精度 | ±1℃ |
输出信号 | 4~20mA |
负载电阻 | RL≤(Ue-12)/0.021Ω |
传输精度 | ≤0.1%F.S(20℃,4~20mA) |
温度漂移 | 0.0075%F.S./℃(-20~60℃) |
供电电压 | 20~32V DC |
电源保护 | 电源反向保护 |
响应时间 | 1ms达到最终值的90% |
报警电流 | 上下限报警电流:IH=20.8mA; |
IL=3.8mA输入断线报警电流:I=20.8mA | |
绝缘强度 | 1500V AC,1min(电源/输入/输出之间) |
绝缘电阻 | ≥100MΩ,500V(电源/输入/输出与外壳) |
电磁兼容 | GB/T 18268(IEC61326-1) |
安装方式 | 35mmDIN导轨安装 |
安装尺寸 | 13*108*121mm(宽*高*深) |
环境温度 | -20~60℃ |
